DPDT 16 路起步可扩展：IO-Link 继电器模组上新

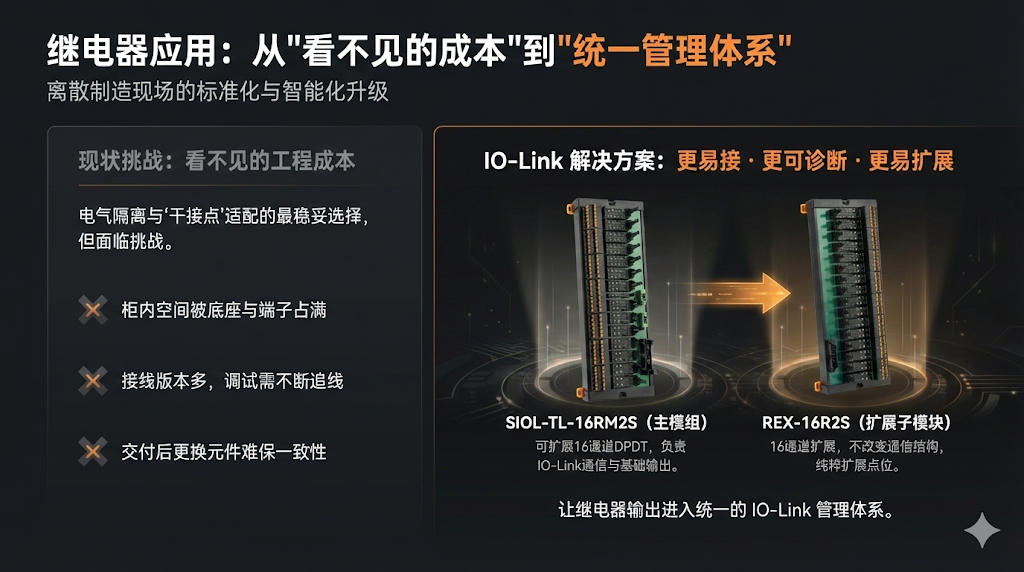

在离散制造与设备自动化现场，继电器几乎无处不在：电磁阀、接触器线圈、指示灯、蜂鸣器、互锁回路、信号切换……只要涉及电气隔离与“干接点”适配，继电器仍然是最稳妥的选择之一。问题在于，当点位越来越多、机型改型越来越频繁时，继电器不再只是“能不能吸合”，而是变成一层看不见的工程成本：柜内空间被底座与端子占满，接线版本越做越多，调试排查需要不断追线，设备交付后更换元件也难以保证一致性。

IO-Link 在传感侧的价值已经非常清晰，而在执行侧，同样需要一种更标准的方式，把原本分散的开关量输出变得更易接、更可诊断、更易扩展。基于这个思路，我们推出两款新品：可扩展 16 通道 DPDT IO-Link 继电器模组 SIOL-TL-16RM2S，以及对应的 16 通道扩展子模块 REX-16R2S。前者负责 IO-Link 通信与基础输出，后者用于在不改变通信结构的前提下扩展点位，让继电器输出也能进入统一的 IO-Link 管理体系。

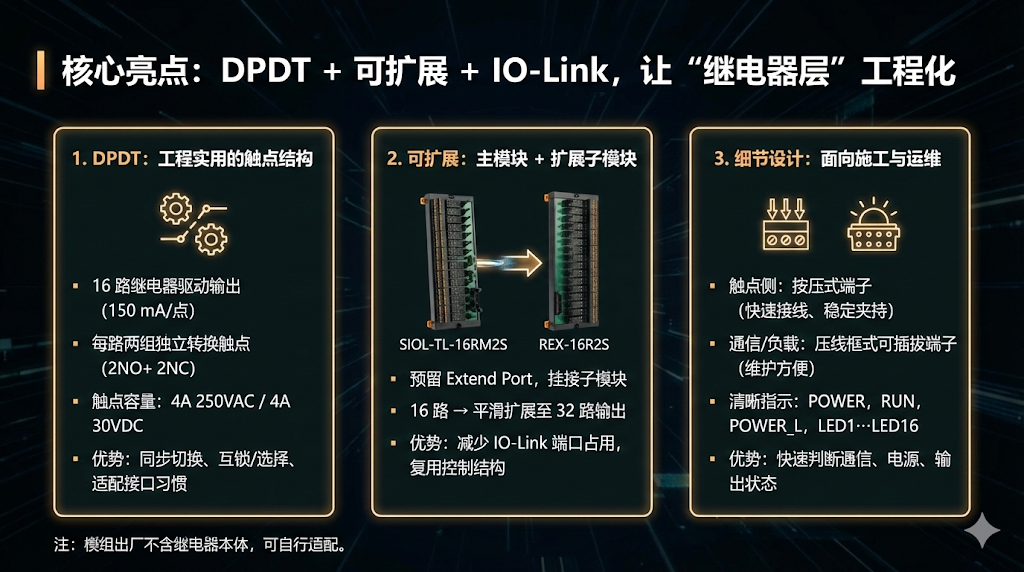

核心亮点：DPDT + 可扩展 + IO-Link，让“继电器层”工程化​

SIOL-TL-16RM2S 的核心，是把继电器输出从“柜内零散器件”变成一台标准的 IO-Link 远程 I/O 设备。模块本体提供 16 路继电器驱动输出，单点输出能力为 150 mA，继电器线圈电压为 24 V，并为继电器触点提供 DPDT 结构，也就是每路继电器具备两组独立的转换触点（两组常开 + 两组常闭），触点容量为 4 A 250 VAC / 4 A 30 VDC。这种结构在工程上非常实用：既可以做两路回路同步切换，也可以做互锁/选择回路，或在 NO/NC 逻辑需要切换时减少改线工作量，让同一套电气设计更容易适配不同客户的接口习惯。

第二个亮点，是“主模块 + 扩展子模块”的架构，真正对齐设备厂最常见的现实：点位需求并不总是在方案阶段一次定死。SIOL-TL-16RM2S 预留 Extend Port，可通过专用连接线缆挂接扩展子模块 REX-16R2S，进一步扩展 16 路 DPDT 继电器输出。对项目而言，这意味着你可以用同一个 IO-Link 端口，从 16 路平滑扩展到最多 32 路输出，既减少 IO-Link 主站端口占用，也让机型分档与后期改型更容易复用同一套控制结构。

第三个亮点，是面向施工与运维的细节设计。两款产品的继电器触点侧采用按压式端子，适合高密度点位的快速接线与稳定夹持；主模块的通信与负载电源采用压线框式可插拔端子，便于柜内装配与维护更换。状态指示也做了清晰分区：模块电源 POWER、通信状态 RUN、负载电源 POWER_L，以及每路输出 LED1…LED16，调试时可以快速判断“通信是否建立、负载电源是否正常、输出是否置位”，减少“拆线—测量—再接回”的时间消耗。

需要说明的一点是：这两款模组出厂时不包含继电器本体，工程上可按供应链与认证体系自行适配继电器型号。资料中给出了若干参考型号，便于项目快速选型与导入。

技术细节与使用提示：关键参数说清楚，才能用得稳​

在 IO-Link 侧，SIOL-TL-16RM2S 采用 IO-Link V1.1，接口类型为 Class A，帧类型为 TYPE_2_V，传输速率为 COM2（38.4 kbit/s），最小循环时间为 3200 μs。过程数据为 4 字节，其中当不接扩展时，后两个字节不使用；接入扩展子模块后，这部分过程数据用于承载扩展输出映射。模块支持 ISDU（索引服务）以及数据存储（DS），也支持数据存储锁。对系统集成来说，这些能力的意义在于：设备不仅能用过程数据实现稳定的输出控制，也能在工程中读取设备信息、执行系统命令，并在现场更换设备时更容易保持参数一致性。

在输出侧，主模块对负载电源电流给出了明确边界：负载电源所需电流不超过 4.8 A。每路驱动输出 150 mA 用于继电器线圈，触点侧为 DPDT，两组常开 + 两组常闭，触点容量 4 A 250 VAC / 4 A 30 VDC。两款产品均为 IP20，工作温度 -25…55 ℃，支持 DIN35 标准导轨安装或固定孔安装，定位非常明确：面向控制柜或电控箱内的标准化继电器输出模块。

在扩展侧，REX-16R2S 作为 SIOL-TL-16RM2S（以及同系列可扩展继电器模组）的扩展子模块使用，通过 Connect Port 与主模块连接，同样是 16 通道、单点 150 mA 输出、24 V 线圈、DPDT 触点与相同触点容量，并提供 LED1…LED16 输出状态指示。连接端口采用牛角插座，需要使用专用线缆；主模块资料中也给出了线缆方案示例，包括 0.2 m 的 20 芯扁平电缆以及可定制长度的连接线，以便不同柜内布局灵活走线。

使用提示方面，继电器触点本身承担的是电气隔离与回路切换，但触点寿命与可靠性仍与负载类型密切相关。对于感性负载与高浪涌场景，工程上建议按负载特性配置必要的抑制措施，例如线圈类负载的续流与吸收回路、交流侧的浪涌抑制等，确保触点在额定范围内稳定工作。同时，继电器选型需要同时匹配线圈电压与触点形式，建议优先选用资料中给出的兼容结构型号进行验证，再纳入项目的标准件体系。

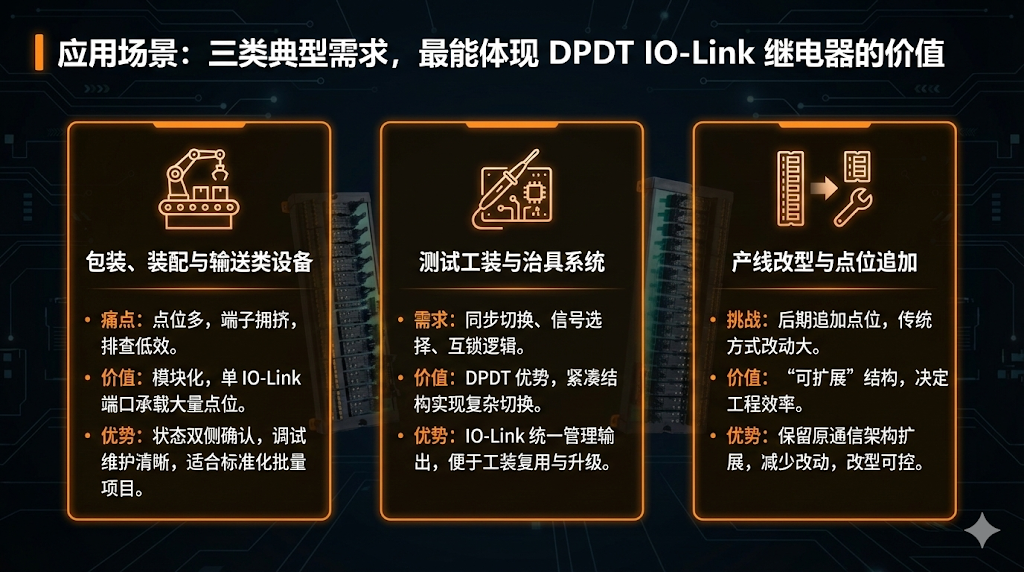

在包装、装配与输送类设备中，常见做法是 PLC 晶体管输出驱动中间继电器，再由继电器去切换阀岛或外部回路。点位少时问题不大，但点位一多，就会出现端子拥挤、标识难统一、排查效率低的情况。将继电器层模块化后，一个 IO-Link 端口即可承载大量输出点位，输出状态在主站侧与面板侧都可快速确认，调试与维护路径更清晰，尤其适合需要标准化交付的设备批量项目。

在测试工装与治具系统中，DPDT 的优势更直接：同一继电器内的两组转换触点可以完成两路回路的同步切换，或用于信号路径选择与互锁逻辑。过去需要两只继电器或复杂接线才能实现的切换关系，现在可以在更紧凑的结构中完成，并且通过 IO-Link 的过程数据映射实现统一的输出管理，便于工装复用与升级。

在产线改型与点位追加场景中，“可扩展”往往决定了工程效率。许多项目初期为了快速上线，只配置基础点位，后期因工艺变化追加执行器与指示装置。如果继电器输出是零散堆叠，改型往往意味着新增底座、重新走线、甚至占用更多主站端口；而采用主模块 + 扩展子模块的结构，可以在保留原通信架构的前提下扩展点位，减少系统改动范围，让改型更可控。

总结与行动引导：让继电器回到“可靠”，也进入“标准化”​

继电器从来不是新技术，但当项目规模化、交付周期压缩、运维要求提升时，继电器“怎么接、怎么管、怎么扩展”就成了效率的分水岭。SIOL-TL-16RM2S 与 REX-16R2S 的价值，是把 DPDT 的回路灵活性、可扩展的点位架构，以及 IO-Link 的标准通信与诊断能力结合起来，让继电器输出从“只能接线”变成“可管理、可复用”的工程模块。

如果你正在做控制柜减配、远程 I/O 结构优化，或希望把继电器输出纳入 IO-Link 体系实现统一维护，我们可以提供更完整的资料包，包括接线示例、过程数据映射说明与扩展连接建议；也欢迎你联系我们申请样品，用实际项目的负载与节拍做一次验证，把可靠性与工程效率一起落到实处。
